- 產品名稱：陶瓷平衡閥TK(TC)Z646CE-10Q-PB10
- 添加時間：2017-06-19 17:22:04
- 推薦度：
本閥主要適用于火電廠干灰系統灰、渣進料的啟閉之用，也適用于礦山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質進料的啟
閉。本閥門具有密封性能好，耐高溫，耐磨性強，啟閉靈活，無卡灰及積灰現象，使用壽命長等特點。
TK 耐磨陶瓷進料閥產品主體采用鑄鋼、鑄鐵、耐磨陶瓷組合而成。
使用溫度≤ 250℃
執行機構公稱壓力為0.4-0.6Mpa，閥門公稱壓力為1Mpa。
也可以根據用戶要求定制。
進料閥安裝說明
歡迎您選用本公司產品。為了延長使用壽命，提高工作效益，本閥門在安裝時切勿碰壞氣缸，水平安裝在倉泵上即可。
本閥門返回迅號采用進口電感磁性開關二線制，通過負載本迅號線可適應直流，交流均可。“安裝迅號見圖”
進料閥安裝說明
歡迎您選用本公司產品。為了延長使用壽命，提高工作效益，本閥門在安裝時切勿碰壞氣缸，水平安裝在倉泵上即可。
本閥門返回迅號采用進口電感磁性開關二線制，通過負載本迅號線可適應直流，交流均可。“安裝迅號見圖”

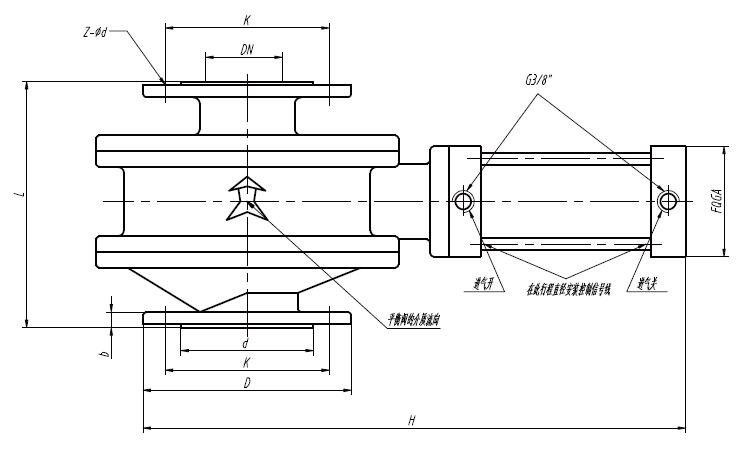

TK(TC)Z646CE-10Q-PB10雙閘氣鎖耐磨陶瓷平衡閥外形尺寸、連接尺寸以及執行器型號表
安裝、使用要點
1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭，以避免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰
緊螺栓應做到均勻對稱。
通徑(mm） 連接尺寸外形尺寸及配置執行器（mm）
DN D K d b Z-Φd L H FQGA
50 160 125 100 15 4-Φ18 245 470 80×65
65 185 145 118 15 4-Φ18 270 520 80×85
80 200 160 132 15 8-Φ18 265 578 100×100
100 220 180 156 16 8-Φ18 265 746 125×120
