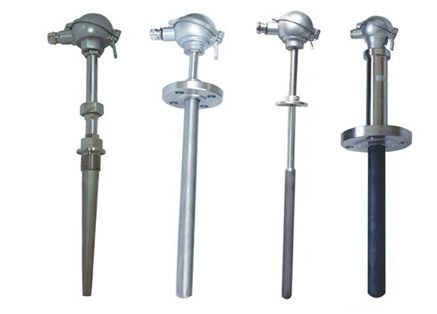

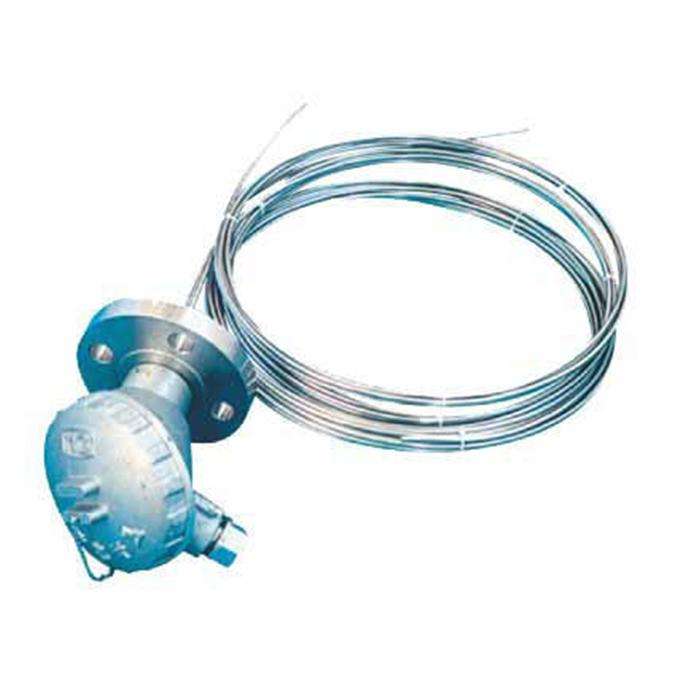

帶溫度變送器防爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套用,輸出4～20mA。

產品特點

    1.二線制輸出4～20mA ,抗干擾能力強；

    2.節省補償導線及安裝溫度變器費用；

    3.安全可靠，使用壽命長：

    4.冷端溫度自動補償，非線性校正電路；

工作原理

    帶溫度變送器防爆熱電偶利用間隙隔爆原理,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰全溫度傳不到腔外,從而進行防爆。熱電偶產生的熱電勢經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4～20mA的直流電信號給工作儀表,工作儀表便顯示出所對應的溫度值。

主要技術參數：

生產執行標準：IEC584

       IEC751

       JB/T5518-1991

       JB/T7391-1994

帶溫度變送器防爆熱電偶測溫范圍及允差

熱電偶

型號	分度號	允差等級
		Ⅰ		Ⅱ
		允差值	測量范圍℃	允差值	測量范圍℃
WRNB	K	±1.5℃	-40～+375	±2.5℃	-40～+333
		±0.004ltl	375～1000	±0.0075ltl	333～1200
WRMB	N	±1.5℃	-40～+375	±2.5℃	-40～+333
		±0.004ltl	375～1000	±0.0075ltl	333～1200
WREB	E	±1.5℃	-40～+375	±2.5℃	-40～+333
		±0.004ltl	375～800	±0.0075ltl	333～900
WRFB	J	±1.5℃	-40～+375	±2.5℃	-40～+333
		±0.004ltl	375～750	±0.0075ltl	333～750
WRCB	T	±0.5℃	-40～+125	±1℃	-40～+133
		±0.004ltl	125～350	±0.0075ltl	133～350

輸出信號：4-20mA，負載電阻250Ω；傳輸導線電阻100Ω；

輸出方法：二線制

精度等級：溫度變送器等級：0.1；0.2；0.5

顯示器精度等級：模擬指示式2.5級

          數字顯示式1.0級

供電電源: 24V.DC±10%

防護等級：IP65

防爆等級：隔爆型：dⅡBT4,dⅡCT5,dⅡCT6

本質安全性：iaⅡCT6

絕緣電阻：儀表輸出線端子與外殼之間的絕緣電阻應小于50MΩ；

工作環境

安裝場所等級	溫度℃	相對濕度%	大氣壓kPa
C×1	-25～+55	5～95	86～106
C×2	-25～+70
C×3	-40～+80

取證一覽表

防爆級別	防爆證號	認證機構
dIIBT4	GYB97151	NEPSI
dIIBT4	GYB97152	NEPSI
dIICT5	GYB02475	NEPSI
dIICT5	DYB02476	NEPSI
iaIICT6	GYB05363X	NEPSI
iaIICT6	GYB05364X	NEPSI

注：NEPSI防爆認證系國家儀器儀表防爆安全監督檢驗站
